BOE京東方12.1寸醫療工業液晶屏GV121WXB-N80液晶模組應用場景方案

醫療技術智能醫療設備的普及，液晶顯示屏在醫療設備中的應用已經成為不可或缺的組成部分。液晶屏不僅需要具備高清晰度、高亮度和高對比度，還需要能夠在惡劣環境中長時間穩定運行，特別是在醫療監護設備、醫學影像、便攜式醫療設備等高端應用中，對顯示效果的要求更為嚴格。

京東方12.1英寸醫療工業液晶屏（型號：GV121WXB-N80）作為一種專為醫療和工業應用設計的高性能液晶顯示模塊，以其高分辨率、高亮度、廣視角和長壽命等特點，已經廣泛應用于醫療監控、體外診斷、移動醫療設備等領域。

京東方12.1寸液晶屏（GV121WXB-N80）技術參數

為了全面理解該液晶屏的優勢，我們先了解其技術參數：

三、技術優勢與應用場景分析

1.高分辨率與顯示效果

分辨率：1280x800（WXGA）

該液晶屏提供了較高的分辨率，適用于要求較高的顯示精度場景，如醫學影像、體外診斷設備和實時監測系統。1280x800的分辨率能夠清晰地展示細節，對于醫療設備中的圖像顯示非常重要，例如CT掃描、X光片、心電圖等影像。

2.高亮度與對比度

亮度：0cd/m²（無背光，需外部背光源）

該液晶屏采用無背光設計，需要外部背光模塊支持，因此可以根據實際應用的需求定制背光亮度。無背光設計可以使其在特定設備中更具靈活性，適應不同亮度需求的環境，如醫療影像顯示、監護儀器等。

對比度：1000:1（典型值）

高對比度使得顯示內容更為清晰，無論是顯示黑色背景的醫用數據，還是圖像中的細節，高對比度能夠確保顯示內容具有深度和層次感，提高操作員對圖像或數據的理解度。

3.廣視角與響應速度

可視角度：85/85/85/85（CR≥10）

160°的全視角設計意味著無論從哪個角度觀看，圖像都能保持清晰顯示。這對于醫療設備，尤其是在多人操作、醫生和護士共同使用的情況下，確保了不同角度下的可視性，避免因視角偏差導致的顯示信息失真。

響應時間：30ms（Tr+Td），45ms（GtoG）

響應時間較快，能夠適應快速動態信息更新，如生命體征監測、實時數據展示等。對于監護儀器和實時數據分析的應用，快速響應時間意味著醫療設備能夠在短時間內呈現精確的圖像或數據，確?；颊叩臓顩r能夠得到快速反應。

4.色彩表現與圖像顯示

顏色數量：16.7M，50%NTSC

高色彩深度和廣色域讓液晶屏能夠精確還原醫療影像和其他專業圖像中的色彩。這對于醫學圖像分析至關重要，特別是在顯示細節豐富的影像數據時，能夠提供更加真實、精準的圖像。

5.玻璃厚度與透射比

玻璃厚度：0.40+0.40mm

相對較薄的玻璃層設計使得該液晶屏在結構上更加輕巧，適合用于便攜設備和空間受限的醫療設備中。更薄的玻璃層還能提高光線的透過率，從而提升顯示效果。

透射比：6.0%（典型值）

較高的透射比意味著液晶屏能夠有效透過背光源，提供更加明亮、清晰的顯示效果。對于醫療設備，透射比越高，液晶屏顯示的亮度和對比度就越強，圖像細節也能更加清晰呈現。

四、可靠性與適應性分析

1.工作溫度與存儲溫度

工作溫度：-20°C~70°C

該液晶屏的工作溫度范圍適應大部分醫療設備的環境需求，能夠在不同的使用環境中保持穩定的顯示效果。特別適合醫院、急診室、移動醫療設備等場所，確保設備在廣泛的環境溫度下正常工作。

最大額定存儲溫度：-30°C~80°C

即使在極端存儲環境下，液晶屏也能夠保持性能不變，適應長時間儲存或運輸過程中的溫度波動。

2.背光壽命與穩定性

背光壽命：50,000小時

該液晶屏的背光壽命為50,000小時，意味著在正常使用情況下，液晶屏的背光能夠持續使用約5年時間而不發生顯著衰減。這對于24/7不間斷運行的醫療設備尤為重要，減少了維護和更換的頻率，延長了設備的使用壽命。

3.安全性與穩定性

該液晶屏符合嚴格的工業標準，適用于高要求的醫療環境。京東方作為知名顯示面板制造商，其產品在質量控制方面具有高標準，確保其液晶屏在長期使用中能夠穩定工作，減少因設備故障造成的醫療風險。

五、兼容性與選型建議

1.兼容性分析

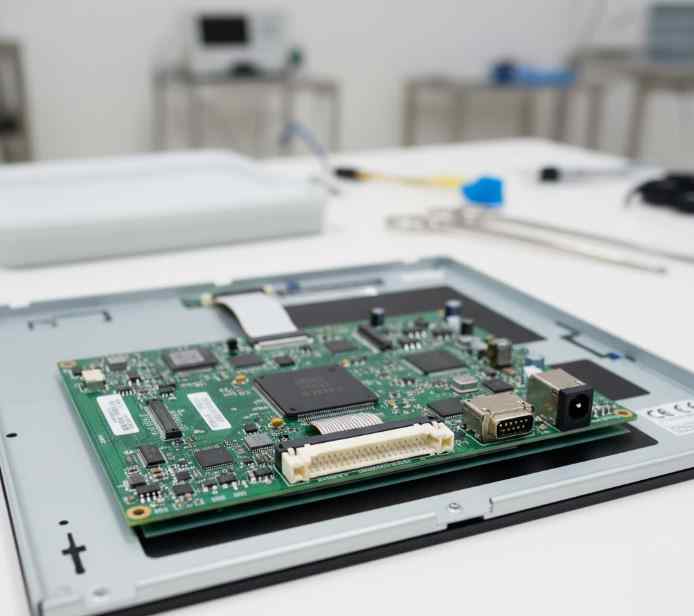

京東方12.1英寸醫療液晶屏采用了LVDS接口，這種接口廣泛應用于工業顯示設備中，并具有較好的抗干擾能力，能夠確保液晶屏與各種控制系統和數據采集設備的兼容性。液晶屏工作電壓為3.3V，與現代電子設備的電源系統相匹配，能夠輕松集成到各種醫療設備和控制系統中。

2.選型建議

基于京東方12.1寸醫療液晶屏（GV121WXB-N80）的技術優勢和廣泛的應用場景，建議在以下醫療設備中使用該液晶屏：

醫學影像設備：用于高清醫學影像、CT掃描、X光片等的顯示，確保醫生能夠清晰、精確地分析圖像。

患者監護設備：適用于患者生命體征監測儀、心電圖機等實時監測設備，提供實時的生命數據展示。

體外診斷設備：適合用于血糖儀、尿液分析儀等便攜醫療設備的顯示模塊。

工業級醫療設備：適合用于醫療設備生產線的監控、控制終端顯示。

根據具體應用的顯示精度、亮度、可視角度、響應時間等需求做出具體選擇。如果醫療設備要求高清晰度的顯示、長時間穩定運行及較高的色彩還原度，京東方12.1英寸液晶屏是非常合適的選擇。

京東方12.1英寸醫療工業液晶模組（GV121WXB-N80）憑借其高分辨率、廣視角、高亮度、良好的色彩還原性以及高對比度，完全符合醫療行業對設備顯示的高要求。無論是在醫學影像設備、患者監護、體外診斷設備還是其他醫療設備中，均能夠提供清晰、穩定、精準的顯示效果，滿足長時間連續運行的需求。

基于其長壽命背光、高色彩還原度、抗干擾能力強、寬溫適應性等優勢，建議在醫療設備中選用該液晶屏，作為顯示解決方案的核心組成部分，提升設備的顯示效果和可靠性。杭州立煌科技有限公司作為一家專注于工業液晶屏驅動方案提供商，與京東方（BOE）、天馬（TIANMA）、龍騰（IVO）、友達（AUO）、群創（Innolux）、京瓷（Kyocera）等多家全球領先液晶面板制造商建立深度合作關系，專業供應多品牌、全系列的工業級液晶顯示屏與定制化解決方案。
