TFT工業液晶模組定制，液晶模組開模流程，非標準液晶模組定制

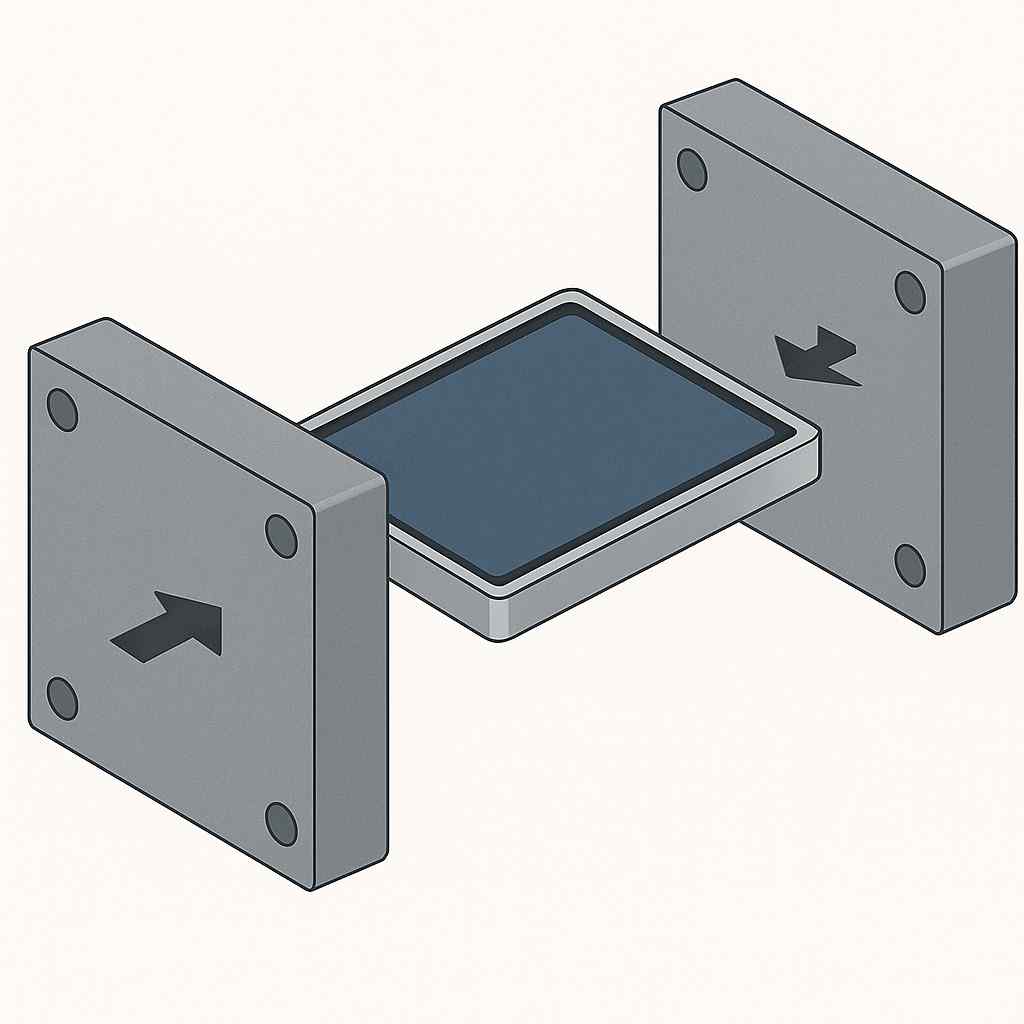

TFT液晶屏的“開模”通常指的是定制液晶屏的玻璃尺寸、結構、FPC軟排線或背光模組，以滿足特定產品的設計需求。這與直接生產消費級屏幕有所不同，它是一個高度專業化的過程，需要與液晶屏制造商或其專業代理商緊密合作。

一、為什么要為TFT液晶屏開模？

你可能會問，為什么不直接使用市面上的標準屏幕？主要原因在于：

特殊尺寸需求：你的產品設計可能需要一個非標準的長寬比或異形屏幕，例如圓形、L形或帶缺口的屏幕。

結構集成：為了讓液晶屏與你的產品外殼完美貼合，可能需要定制蓋板玻璃、增加光學邦定（Optical Bonding）或改變屏幕的厚度。

接口與排線：標準屏幕的FPC軟排線長度、形狀或接口類型可能不適合你的主板設計，需要重新設計排線以方便安裝。

性能優化：為了在特殊環境下工作，可能需要定制高亮度背光、寬溫性能或高抗干擾能力的屏幕。

二、TFT液晶屏開模流程解析

一、前期準備

1.需求確認

尺寸（對角線大?。?.4寸、7寸、10.4寸等）

分辨率（如 800×480、1024×600、1920×1080）

亮度（室內 250~350 cd/m²，戶外 ≥800 cd/m²）

接口類型（RGB、LVDS、MIPI、eDP 等）

顯示模式（IPS 全視角、TN 常白/常黑）

工作溫度（常規 0~50℃，工業級 -20~70℃，寬溫 -30~85℃）

是否帶觸摸（電容屏/電阻屏）

2.結構要求

外形尺寸、厚度、公差要求

FPC 出線方向和長度

是否需要絲印 Logo 或定制邊框

3.應用場景確認

工業設備、車載、醫療、軍工、消費電子

不同應用決定模組的壽命、抗震性、防護等級

三、設計與開模

1.工程設計：根據客戶的尺寸圖紙，LCD 廠商工程師設計 模組結構圖 + 電路方案出 3D 模型與總成圖紙 給客戶確認

2.開模階段：需要制作 模組金屬框/塑料外殼/導光板 等開模件、若需要特殊外觀（如帶玻璃蓋板、窄邊框），會增加模具費用

3.初樣制作（工程樣）：按照設計方案生產少量樣品，交付客戶測試

4.重點驗證：分辨率、接口兼容性、亮度、視角、溫度適應性

四、測試與驗證

1.功能測試：確認與主板的接口匹配、顯示效果正常

2.可靠性測試：包括高低溫循環、濕熱測試、震動測試

3.EMC 測試：電磁兼容與抗干擾能力

4.客戶確認：客戶認可樣品效果后簽署工程確認書

五、量產與供貨

1.小批量試產：幾十到幾百片，測試生產工藝穩定性

2.正式量產：客戶下達訂單后，按照開模設計進行大批量生產

3.交付與售后：全新原廠原包出貨，并提供技術支持

六、為什么選擇專業的代理商？

對于大多數企業來說，直接與TFT液晶屏原廠進行開模合作的門檻很高，通常需要巨大的訂單量。因此，選擇專業的代理商是更明智的選擇。

技術咨詢：專業的代理商擁有豐富的行業經驗，能為你提供從方案設計到技術實現的全面咨詢，避免走彎路。

資源整合：代理商可以整合多家原廠的資源，幫助你找到最適合的開模方案。

降低門檻：代理商可以接受小批量的開模訂單，降低你的研發成本和風險。

全程服務：從產品定義、方案設計、樣品打樣到批量生產，代理商都能提供全程跟蹤服務，確保項目順利進行。

七、開模注意事項

成本因素：開模成本主要在 模具制作費 + 工程開發費 + 小批量打樣，一般需要客戶承擔，批量越大，分?jǐn)傇降汀?/p>

周期：從設計到小批量打樣，一般需要 6~12 周，根據復雜程度不同而定。

兼容性：盡量選擇在已有標準模組基礎上微調，能降低開模成本和風險。

液晶面板開模常見問題

Q1：為什么要開模？不能直接用現有的屏嗎？

A1：若標準品能滿足需求，當然優先選用。但若客戶設備空間特殊，或需要高亮/寬溫/特殊接口，就必須開模定制。

Q2：開模費用大概多少？

A2：根據復雜度不同，通常在 幾萬到幾十萬人民幣。如果只是絲印 Logo、修改 FPC 長度，成本會低很多。

Q3：開模周期多久？

A3：一般 2~3 個月。其中設計評審 2~3 周，打樣 3~4 周，測試驗證 3~4 周。

Q4：開模后的液晶屏壽命和品質會有影響嗎？

A4：不會。只要按照工業標準設計和驗證，開模屏的壽命與標準品相同。

Q5：是不是開模就只能我自己用？

A5：是的。定制開模液晶屏一般只供給該客戶項目使用，原廠不會隨意對外銷售，避免競爭風險。

TFT液晶屏開模 是針對客戶特殊需求的 定制化開發過程，包括需求確認 → 工程設計 → 模具制作 → 打樣驗證 → 量產供貨。它能讓屏幕在尺寸、接口、亮度、溫度適應性等方面完全符合客戶產品需求，但需要承擔 額外的成本和周期。
