液晶面板的主要分類

文章出處：未知人氣：發表時間：2018-12-11

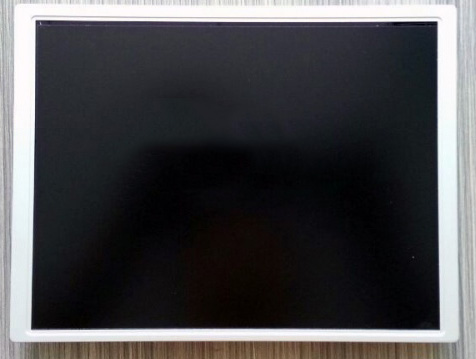

液晶面板是決定液晶顯示屏亮度、對比度、色彩、可視角度的材料，液晶面板價格走勢直接影響到液晶顯示屏的價格，液晶面板質量、技術的好壞關系到液晶顯示屏整體性能的高低。

液晶面板的分類

1、TN面板

TN全稱為TwistedNematic（扭曲向列型）面板，低廉的生產成本使TN成為了應用最廣泛的入門級液晶面板，在市面上主流的中低端液晶顯示屏中被廣泛使用。我們看到的TN面板多是改良型的TN+film，film即補償膜，用于彌補TN面板可視角度的不足，改良的TN面板的可視角度都達到160°，當然這是廠商在對比度為10∶1的情況下測得的極限值，實際上在對比度下降到100:1時圖像已經出現失真甚至偏色。

作為6Bit的面板，TN面板只能顯示紅/綠/藍各64色，最大實際色彩僅有262144種，通過“抖動”技術可以使其獲得超過1600萬種色彩的表現能力，只能夠顯示0到252灰階的三原色，所以最后得到的色彩顯示數信息是16.2M色，而不是我們通常所說的真彩色16.7M色；加上TN面板提高對比度的難度較大，直接暴露出來的問題就是色彩單薄，還原能力差，過渡不自然。

TN面板的優點是由于輸出灰階級數較少，液晶分子偏轉速度快，響應時間容易提高，市場上8ms以下液晶產品基本采用的是TN面板。

2、VA類面板

VA類面板是高端液晶應用較多的面板類型，屬于廣視角面板。和TN面板相比，8bit的面板可以提供16.7M色彩和大可視角度是該類面板定位高端的資本，但是價格也相對TN面板要昂貴一些。VA類面板又可分為由富士通主導的MVA面板和由三星開發的PVA面板，其中后者是前者的繼承和改良。VA類面板的正面（正視）對比度最高，但是屏幕的均勻度不夠好，往往會發生顏色漂移。銳利的文本是它的殺手锏，黑白對比度相當高。

富士通的MVA技術可以說是最早出現的廣視角液晶面板技術。該類面板可以提供更大的可視角度，通?？蛇_(dá)到170°。通過技術授權，我國臺灣省的奇美電子（奇晶光電）、友達光電等面板企業均采用了這項面板技術。改良后的P-MVA類面板可視角度可達接近水平的178°，并且灰階響應時間可以達到8ms以下。

三星Samsung電子的PVA技術同樣屬于VA技術的范疇，它是MVA技術的繼承者和發展者。其綜合素質已經全面超過后者，而改良型的S-PVA已經可以和P-MVA并駕齊驅，獲得極寬的可視角度和越來越快的響應時間。PVA采用透明的ITO電極代替MVA中的液晶層凸起物，透明電極可以獲得更好的開口率，最大限度減少背光源的浪費。

3、IPS面板

IPS技術是日立公司于2001推出的液晶面板技術。IPS陣營以日立為首，聚攏了LG-飛利浦、瀚宇彩晶、IDTech（奇美電子與日本IBM的合資公司）等一批廠商，不過在市場能看到得型號不是很多。IPS面板最大的特點就是它的兩極都在同一個面上，而不象其它液晶模式的電極是在上下兩面，立體排列。

IPS面板的優勢是可視角度高、響應速度快，色彩還原準確，價格便宜。不過缺點是漏光問題比較嚴重，黑色純度不夠，要比PVA稍差，因此需要依靠光學膜的補償來實現更好的黑色。IPS面板主要由LG-飛利浦生產。和其他類型的面板相比，IPS面板的屏幕較為“硬”，用手輕輕劃一下不容易出現水紋樣變形，因此又有硬屏之稱。

4、CPA面板

CPA模式廣視角技術（軟屏），CPA模式廣視角技術嚴格來說也屬于VA陣營的一員，各液晶分子朝著中心電極呈放射的焰火狀排列。由于像素電極上的電場是連續變化的，所以這種廣視角模式被稱為“連續焰火狀排列”模式。而CPA則由“液晶之父”夏普主推，這里需要注意的是夏普一向所宣傳的ASV其實并不是指某一種特定的廣視角技術，它把所采用過TN+Film、VA、CPA廣視角技術的產品統稱為ASV。

其實只有CPA模式才是夏普自己創導的廣視角技術，該模式的產品與MVA和PVA基本相當。也就是說，夏普品牌的LCD電視未必就是采用夏普自己生產的CPA模式液晶面板，它有可能采用臺灣廠家的VA模式面板或者其他廠家的液晶面板。夏普的CPA面板色彩還原真實、可視角度優秀、圖像細膩，價格比較貴，并且夏普很少向其他廠商出售CPA面板。CPA面板也屬于軟屏，用手輕輕劃會出現類似的水紋。

5、ADSDS面板

ADSDS高級超維場轉換技術（硬屏），嚴格意義上屬于IPS陣營，是對傳統IPS面板的技術改進。但與IPS不同的是ADSDS面板采用ITO透明電極代替?zhèn)鹘y(tǒng)的金屬電極，增加了開口率和透過率，配合類似IPS面板的液晶分子排列方式，可以提升液晶面板的色彩表現力。ADSDS主要由中國液晶面板供應商主推，主要應用在自有品牌的液晶電視上。

此外還有一些其他廠商也有自己的液晶面板技術，比如NEC的ExtraView技術、松下的OCB技術、現代的FFS技術等，這些技術都是對舊的TFT面板的改進，提供了可視角度和響應時間，通常只用在自有品牌的液晶顯示器或者液晶電視上使用。其實以上這些面板都屬于TFT類面板，只不過各種面板有自己的技術和名稱，所以TFT這個名字反而不常使用了。
