TFT型液晶顯示模塊能夠依據不同的需求分為幾類？
文章出處：未知 人氣：發表時間：2021-06-24
一，依據顯現內容:
TFT型液晶顯示模塊能夠分為三品種型的LCD模塊:筆段型、字符型、圖形點型。

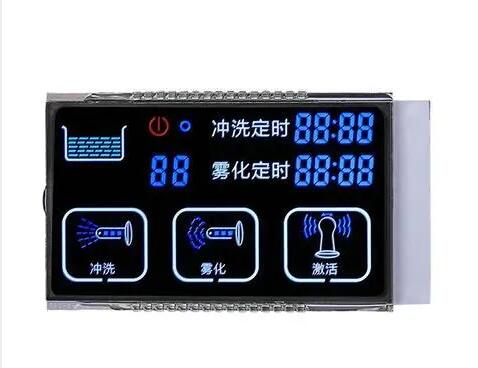

1.筆畫段類型TFT型液晶顯示模塊主要顯現7個筆畫段的數字8字符和固定圖標。
優點:LCD控制驅動與單片機接口相連，工藝簡單，價錢低廉，普遍應用于溫濕度計、電子秤、萬用表、智能電表、空調、微波爐、電飯煲等小家電中。
缺陷:顯現內容少。

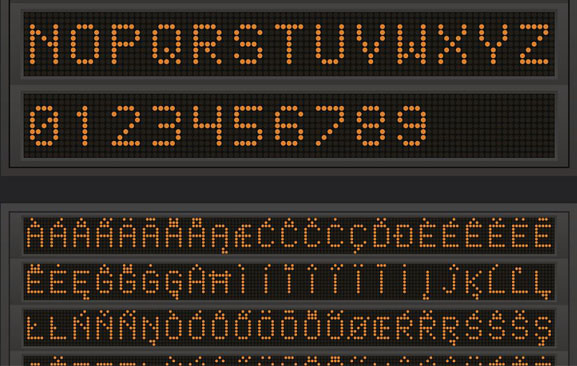

2.字符類型TFT型液晶顯示模塊主要顯現阿拉伯數字、英文字母和ASCII西文字符。
優點:LCD控制驅動配有ASCII西文字符點陣發作器，單片機只需發送ASCII字符碼即可在LCD上顯現相應的字符。價錢適中，特別合適拉丁字母顯現。普遍應用于各種工業控制設備、通訊設備系統、環保系列、金融系列等。
缺陷:只能顯現ASCII字符，難以大面積顯現字符。

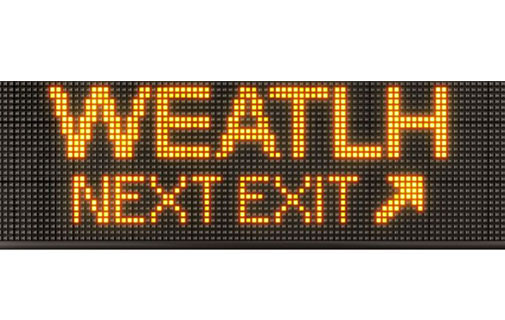

3.圖形點陣TFT型液晶顯示模塊主要顯現圖形點陣。
優點:全圖形點陣操作，單片機在LCD模塊上操作能夠完成自定義圖標、繪圖操作等強大的顯現功用，普遍應用于監控設備、測試設備中。
缺陷:接口復雜，和單片機銜接價錢比擬貴。
二、依據TFT型液晶顯示模塊顯示原理:
TFT型液晶顯示模塊可分為TN、HTN、STN、FSTN、VA液晶模塊。
1.TN LCD模塊采用TN液晶屏。
優點:功耗低，價錢低。
缺陷:TN液晶顯現屏的旋光只要90度，招致視角窄。另外，TN液晶的光電響應曲線平整，所以顯現比照度低。
2.HTN液晶模塊采用HTN液晶顯現屏。
(高度扭曲向列型)向列型液晶分子夾在兩塊透明玻璃之間，在這兩塊玻璃之間，液晶分子的取向偏轉110~130度。
優點:比照度高，功耗低，驅動電壓低，動態驅動性能差。
缺陷:視角比TN型寬。
3.STN液晶屏模塊采用STN液晶屏。
優點:視角寬，顯現比照度高，合適240聲道以下的駕駛。
缺陷:與TN相比，價錢更高，只能顯現單色。
4.FSTN液晶模塊采用FSTN液晶顯現屏。
為了改善普通STN的背風光，在偏光片上增加了補償膜，能夠消弭色散，完成黑白顯現。
5.VA液晶屏模塊采用VA液晶屏。
VA面板屬于廣視角面板，普遍應用于高端液晶屏。
優點:黑白比照度相當高。
缺陷:資料本錢高，價錢較高。
