LCD液晶顯示屏線斷了該如何修復？

文章出處：未知人氣：發表時間：2021-10-26

TFT LCD液晶顯示屏使用過程中很容易斷屏線，那么如何修復呢？

在TFT LCD液晶顯示模塊中，根據形成原因和位置形狀的不同，線缺陷可分為四類:

分別是屏內斷線線路缺陷、屏內短路線路缺陷、端子間短路線路缺陷、異常驅動缺陷等。每條線路的缺陷都有其原因:

1.屏幕中斷線的線狀缺陷:斷線在顯示屏的圖形中，電源電壓來自斷線。

2.屏幕中的線狀缺陷短路:顯示屏中的圖形短路，不需要電壓的屏幕線接收電壓。

3.端子短路之間的線狀缺陷:兩條相鄰的圖形顯示線短路，其他不必要的線接收電壓。

4、傳動異常缺陷:

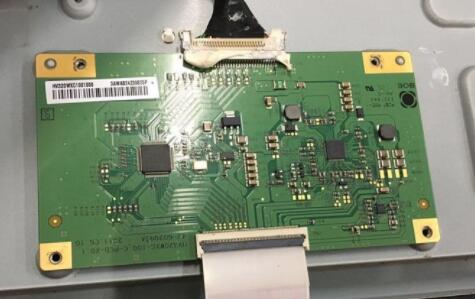

驅動的異常線路缺陷是驅動電路的問題，其他線路缺陷與顯示終端的工藝有關。這些線路缺陷可以通過調整驅動電路和更換COF/COG來修復。液晶屏中的斷線線缺陷是最常見的缺陷。斷線線狀缺陷主要是數據線斷線，在顯示屏的設計中可以引入斷線修復的設計對策，可以大大提高產品的合格率。

修復方法主要分為屏下修復和屏上修復兩種設計策略。

1.斷線的屏下修復設計。通過屏下接線，將數據信號同步傳輸?shù)綗o法正常顯示的斷線，實現顯示屏的正常運行。

2.斷線的屏內維修設計。可以通過像素設計實現，數據線斷線的上下部分可以通過像素上的路徑導通，可以節省屏下修復設計中經常用到的功率放大器OP，降低產品開發成本。不同的顯示模式，不同的借用路徑，不同的像素結構，以及不同的對應修復設計方案。
