工業屏的液晶屏接口 常用的LCD液晶屏之中的接口定義
工業屏的液晶屏接口中比較常用的一些LCD液晶屏接口定義是哪些?對于一些剛接觸LCD液晶屏的新人或許是比較難理解,今天就借這個機會給大家普及下工業屏的液晶屏接口定義。

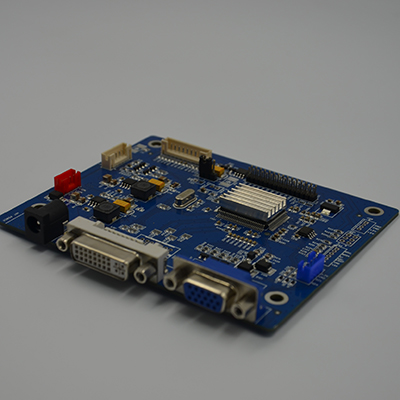

比較常用的一些LCD液晶屏接口定義
20PIN 單6的定義:
3.3V 3.3V
1:電源2:電源3:地4:地5:R0- 6:R0+ 7:地8:R1- 9:R1+ 10:地11:R2- 12:R2+ 13:地14:CLK- 15:CLK+ 16空17空18空19 空20空
每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(4組相同阻值)
20PIN雙6的定義:
1:電源2:電源3:地4:地5:R0- 6:R0+ 7:R1- 8:R1+ 9:R2- 10:R2+ 11:CLK- 12:CLK+ 13:RO1- 14:RO1+ 15:RO2- 16:RO2+ 17:RO3- 18:RO3+ 19:CLK1- 20:CLK1+
每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(8組相同阻值)
20PIN單8的定義:
1:電源2:電源3:地4:地5:R0- 6:R0+ 7:地8:R1- 9:R1+ 10:地11:R2- 12:R2+ 13:地14:CLK- 15:CLK+ 16:R3- 17:R3+
每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(5組相同阻值)
30PIN單6的定義:
1:空2:電源3:電源4:空5:空6:空7:空8:R0- 9:R0+ 10:地11:R1- 12:R1+ 13:地14:R2- 15:R2+ 16:地17:CLK- 18:CLK+ 19:地20:空- 21:空22:空23:空24:空25:空26:空27:空28空29空30空
每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(4組相同阻值)
30PIN單8的定義:
1:空2:電源3:電源4:空5:空6:空7:空8:R0- 9:R0+ 10:地11:R1- 12:R1+ 13:地14:R2- 15:R2+ 16:地17:CLK- 18:CLK+ 19:地20:R3- 21:R3+ 22:地23:空24:空25:空26:空27:空28空29空30空
每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(5組相同阻值)
30PIN雙6的定義:
1:電源2:電源3:地4:地5:R0- 6:R0+ 7:地8:R1- 9:R1+ 10:地11:R2- 12:R2+ 13:地14:CLK- 15:CLK+ 16:地17:RS0- 18:RS0+ 19:地20:RS1- 21:RS1+ 22:地23:RS2- 24:RS2+ 25:地26:CLK2- 27:CLK2+
30PIN雙8的定義:
1:電源2:電源3:電源4:空5:空6:空7:地8:R0- 9:R0+ 10:R1- 11:R1+ 12:R2- 13:R2+ 14:地15:CLK- 16:CLK+ 17:地18:R3- 19:R3+ 20:RB0- 21:RB0+ 22:RB1- 23:RB1+ 24:地25:RB2- 26:RB2+ 27:CLK2-
28:CLK2+ 29:RB3- 30:RB3+
每一組的信號線之間的電阻是(數字表大概100歐左右)指針表20 -100歐左右(10組相同阻值)
一般14PIN、20PIN、30PIN為LVDS接口,
25、31、40、41、60、70、75、80、100PIN接口為TTL接口,其中41PIN以下為單6位,60PIN以上為雙六位屏
50、80(50+30)PIN接口的為RSDS接口。單排白色線。
14+20IN接口為TMDS接口,少得很!
以上就是關于工業屏常用的LCD液晶屏接口定義的解釋,如果想采購相關的液晶屏,可以聯系杭州精顯官方的工作人員,會為您提供更加詳細的信息。
