TFT工業液晶屏怎么工作的?

    TFT（Thin Film Transistor）液晶屏，即薄膜晶體管液晶屏，是目前市場上最主流的液晶顯示技術。它的核心工作原理可以概括為：利用電場控制液晶分子的偏轉，從而改變通過光線的數量，最終形成我們看到的圖像。為了更深入地理解這個過程，我們可以把它分解為幾個關鍵部分：

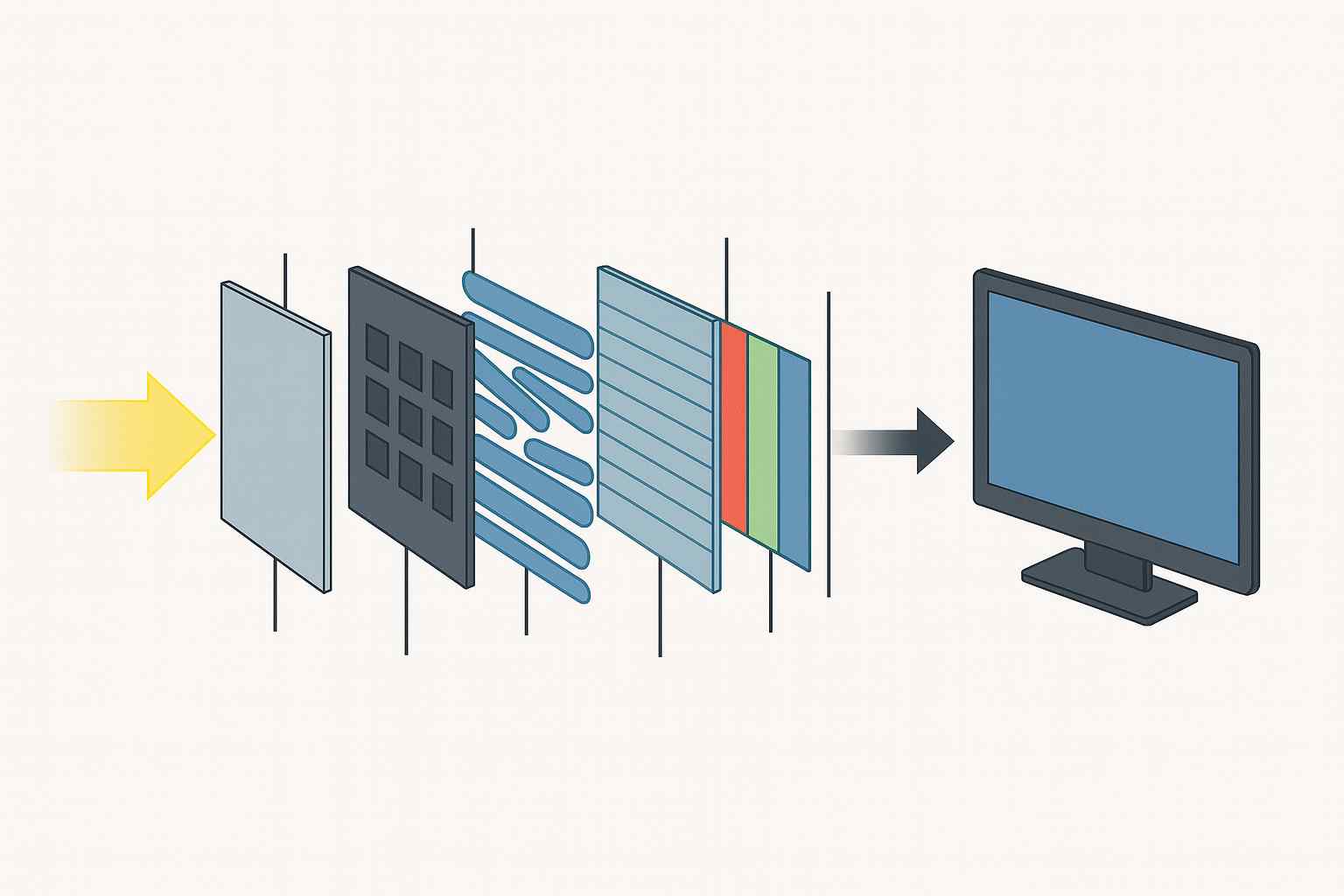

1. 基礎結構

    TFT液晶屏由多層精密結構堆疊而成，其中最重要的部分包括：

    背光源（Backlight）： 位于屏幕最底層，提供光線。

    偏光片（Polarizer）： 在背光源和液晶層之間，以及液晶層和彩色濾光片之間各有一片。它們只允許特定方向的光波通過。

    TFT陣列（TFT Array）： 這是TFT液晶屏的“大腦”。它由無數個獨立的薄膜晶體管組成，每一個晶體管都對應一個像素點。這個陣列負責精確控制每個像素的電壓。

    液晶層（Liquid Crystal Layer）： 夾在兩片玻璃基板之間，內部充滿了液晶分子。這些分子在沒有電場時呈特定排列，但施加電場后會偏轉。

    彩色濾光片（Color Filter）： 位于最外層，將通過的光線過濾成紅（R）、綠（G）、藍（B）三種基本顏色。每個像素點由這三個子像素組成。

2. 工作流程詳解

    整個工作流程就像一個精密的“開關”系統，下面是屏幕顯示圖像時的驅動與流程：

    1.行／列掃描

    TFT 面板的每一個像素由一個薄膜電晶體 (TFT) 控制，電晶體有 Gate（柵極）、Source（源極）、Drain（漏極）等端口。

    驅動電路按行（Gate 行線）逐行“選擇”（對柵極施加電壓使其通導），在這一行被選中時，其行內每個像素的 TFT 被打開，此時通過對應的列線 (Data Bus) 給各個子像素 (RGB) 送信號電壓，控制液晶分子的扭轉／排列狀態。

    2.像素維持

    每個子像素通常連接到一個小電容，使得在行被選之后，即使電晶體關閉，施加的電壓能暫時保持，使液晶分子維持一定扭曲狀態直到下一個刷新周期。

    這就是“主動矩陣 (Active Matrix)”的意義：每個像素都能“主動”維持狀態，不像被動矩陣那樣整個行／列一起工作，響應慢且對比度差。

    3.背光與透光調節

    背光源一旦打開，發出光線；這光線經偏光片 →液晶層 →色濾片 → 外側偏光片等結構調節。

    液晶分子的排列狀態（由驅動電壓控制）決定光線是否被扭轉或者被阻擋，從而控制亮度。色濾片決定通過的顏色子像素。若該子像素電壓使液晶使偏振光偏轉到允許通過色濾／偏光片的方向，就能看到亮色；若偏轉方向阻擋光或偏光片阻止通過，就看不到或變暗。

    4.刷新與掃描周期

    顯示器以一定的頻率（通常 60Hz、75Hz 或更高）執行整屏刷新。每次刷新按行掃描選取并更新每一行像素的電壓。

    TFT 的開關頻率 + 電容維持電壓的能力共同作用，使得視覺上看去畫面穩定無閃爍。

3.光線產生： 背光源發出均勻的白色光。

    1.光線過濾： 這束光線首先通過第一層偏光片。這片偏光片只允許垂直方向（或特定方向）的光線通過。

    2.液晶分子的作用： 當光線進入液晶層時，它會遇到液晶分子。

         2.1沒有電壓時： 液晶分子呈螺旋狀排列。當光線穿過時，其偏振方向會隨著液晶分子的扭曲而旋轉90度，因此光線能順利通過第二片偏光片，這個像素點就顯示為亮色。

        2.2施加電壓時： TFT晶體管會給對應的像素施加精確的電壓。在這個電場作用下，液晶分子會像“聽從指令的士兵”一樣，從螺旋狀變?yōu)榇怪迸帕小９饩€的偏振方向?qū)⒉辉傩D(zhuǎn)，因此會被第二片偏光片阻擋，這個像素點就顯示為暗色。

    3.色彩呈現： 光線通過液晶層后，會進入彩色濾光片。每一個像素的紅、綠、藍子像素會根據其電壓高低，讓不同強度的光線通過，最終混合出我們?nèi)庋劭梢姷母鞣N顏色。

    4.圖像形成： 通過TFT陣列對屏幕上成千上萬個像素進行獨立的、精確的電壓控制，每個像素的亮暗和色彩都得到有效控制，最終形成一幅完整的動態或靜態圖像。

4.關鍵參數與實現細節

    下面是一些決定 TFT LCD 顯示質量和性能的關鍵技術／參數：

5.優點與限制

    優點

    高畫質與細節表現：主動矩陣 + 每像素電晶體控制，圖像清晰、色彩好。

    響應速度與刷新快：適合視頻／動態畫面顯示。

    可生產中小到大尺寸，成本隨著技術成熟下降。

    可與觸控、光學貼合、防反射膜等配合使用，適合多種復雜應用場景（比如戶外、高亮、醫療、工業等）。

    限制 /挑戰

    背光一直開，耗電量相比自發光技術（如 OLED）偏高。

    黑色深度和對比度受到背光漏光、偏光片效應等影響，不如 OLED 那樣“完美黑”。

    在極端環境（溫度極高／極低／濕度大／震動強）下，液晶材料與液晶分子響應可能變慢或扭曲，影響顯示效果。

    制造復雜：玻璃基板、薄膜電晶體、色濾片、液晶注入、偏光片貼合等多個工序要求高，對良率要求嚴。

6.TFT技術的優勢和擴展

    TFT技術之所以能主導市場，主要在于它解決了早期無源矩陣（Passive Matrix）液晶屏的串?dāng)_和響應速度慢的問題。

    主動尋址（Active Matrix）： TFT技術就是一種主動矩陣尋址技術。每一個像素都有一個獨立的TFT晶體管作為“開關”，它可以在給定的時間內精確地保持電壓，確保像素點亮滅的穩定性，避免了不同像素之間的干擾（串?dāng)_）。

    快速響應： 獨立的控制使得每個像素的響應速度大大提升，這對于顯示動態畫面（如視頻和游戲）至關重要，有效減少了拖影現象。

    高對比度和色彩還原： 精準的電壓控制能實現更深的黑色和更亮的白色，帶來更高的對比度。同時，彩色濾光片的優化也使色彩還原更真實。

    盡管OLED技術在某些領域（如高端手機）正日益普及，但TFT-LCD憑借其成熟的產業鏈、高生產效率和相對較低的成本，在電視、電腦顯示器、車載、工控等領域依然占據絕對主導地位。

本文參考資料來源

1、“TFT LCD” — 維基百科條目，結構、類型、界面等基礎解釋。

2、“How does TFT Displays Work” — 描述 TFT 的三層結構與驅動方式。

杭州立煌科技有限公司作為一家專注于工業領域的液晶顯示驅動方案提供商，與京東方（BOE）、天馬（TIANMA）、龍騰（IVO）、友達（AUO）、群創（Innolux）、京瓷（Kyocera）等多家全球領先液晶面板制造商建立深度合作關系，專業供應多品牌、全系列的工業級液晶顯示屏與定制化解決方案。
