TFT液晶屏是什么通信協議？液晶顯示屏什么協議傳輸？

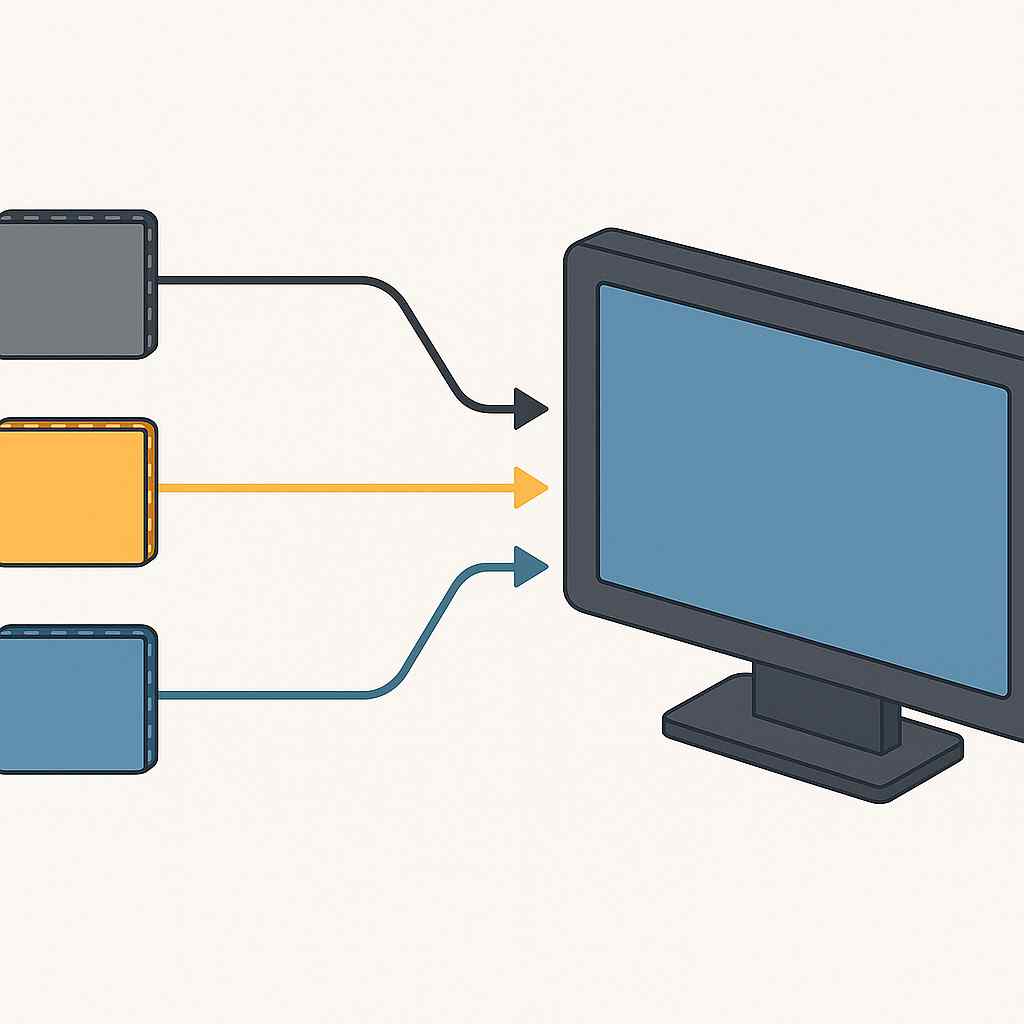

　　TFT液晶屏并不是單一固定的通信協議，而是根據屏幕尺寸、分辨率和應用場景，采用不同的接口方式與主控芯片進行數據交互。換句話說，屏幕“通信協議”實際上指的是數據傳輸接口標準。。這些協議決定了數據如何從主控芯片傳輸?shù)狡聊?，以?shí)現畫面的顯示。

一、常見的TFT液晶屏的通信協議和接口：

　　1. LVDS接口

　　 特點：LVDS是一種低功耗、高速的差分信號傳輸技術。它通過兩根線（一對）傳輸一個信號，可以有效抵御電磁干擾，實現長距離、高速度的數據傳輸。

　　 應用：LVDS是目前中大尺寸TFT工業液晶屏（如7英寸以上）最常用的通信接口。它常用于筆記本電腦、液晶顯示器、工控機等需要傳輸高分辨率、高刷新率畫面的設備。

　　 協議：LVDS是一種物理層協議，它定義了信號的電氣特性。在LVDS之上，通常會運行一些時序控制協議來管理數據的傳輸，以確保屏幕能夠正確解析數據。

　　2. eDP接口

　　特點：eDP是基于DisplayPort協議的一種內部接口標準。它采用了微封包（micropacket）傳輸，可以實現更高的數據傳輸速率和更低的功耗。

　　 應用：eDP是目前主流的高分辨率、大尺寸顯示屏的新一代接口。它正逐漸取代LVDS，廣泛應用于高端筆記本電腦、平板電腦和一些高分辨率的TFT工業液晶屏。

　　 協議：eDP是一種更智能的協議，它支持多流傳輸、選擇性更新等功能，可以進一步優化功耗和性能。




　　3. MIPI DSI接口

　　 特點：MIPI DSI是為移動設備（如智能手機、平板電腦）設計的串行接口標準。它具有超高速、低功耗、低電磁干擾的特點。

　　 應用：MIPI DSI是目前小尺寸、高分辨率TFT液晶屏的主流接口，特別是在移動設備領域。

　　 協議：MIPI DSI定義了物理層和協議層，可以實現高效、可靠的數據傳輸。



　　4. RGB并行接口

　　 特點：RGB并行接口是一種傳統的顯示接口，它使用多根數據線并行傳輸紅、綠、藍三原色的數據，以及時鐘、使能等控制信號。

　　 應用：RGB并行接口通常用于小尺寸、分辨率較低的TFT液晶屏。由于其信號線多，布線復雜，且容易受到電磁干擾，它在大尺寸和高分辨率應用中已逐漸被LVDS和eDP取代。

　　 協議：這是一個簡單的并行傳輸協議，數據和控制信號是同步傳輸?shù)摹?/p>



　　5. MCU/SPI串行接口

　　 特點：MCU接口和SPI（Serial Peripheral Interface）是兩種常見的串行接口。它們使用較少的信號線進行數據傳輸，但傳輸速率相對較低。

　　 應用：這些接口通常用于非常小尺寸、低分辨率的TFT工業液晶屏，如手持設備、工業儀表等，這些設備對功耗和布線要求較高。

　　 協議：SPI是一種簡單的串行總線協議，通過時鐘線同步數據傳輸。MCU接口則直接與微控制器進行通信。

二、 小尺寸 TFT 液晶屏常用通信協議

　　在 3.5 寸以下的小屏中，最常見的是 串行接口：

　　1、SPI 接口

　　3 線 SPI：SCK（時鐘）、SDI（數據/命令共線）、CS（片選）。

　　4 線 SPI：SCK、MOSI、CS、D/C（數據/命令選擇）。

　　特點：引腳少，成本低，但速率有限，適合低分辨率（如 320×240 以下）。

　　2、I²C 接口

　　部分驅動 IC 支持 I²C，主要用于低速配置。

　　特點：速率低，極少用于主顯示數據傳輸，更常見于觸控面板控制。



三、中尺寸 TFT 屏的通信協議

　　在 3.5 ~ 7 寸的中等分辨率屏幕中，通常使用 并行接口：

　　8080/6800 并口：典型的 8/16 位并行總線。MCU 常用方式，適合中小尺寸工業屏。

　　RGB 并口（TTL 接口）：　　使用 R、G、B 三色數據線 + HSYNC（行同步）、VSYNC（幀同步）、DE（數據使能）、PCLK（像素時鐘）。常見于分辨率 ≤800×480 的 TFT液晶屏。



三、大尺寸/高分辨率 TFT工業液晶屏的通信協議

　　在 7 寸以上或高分辨率屏幕中，常見協議為高速視頻接口：

　　LVDS：低壓差分信號傳輸，抗干擾能力強，適合車載、工業、醫療設備。常用于分辨率在 800×600 ~ 1920×1080 的屏幕。

　　eDP：新一代接口，帶寬更高、功耗更低。常見于筆記本電腦、平板和高分辨率工業屏。



　　MIPI DSI：移動設備最常見接口，支持高分辨率、低功耗。智能手機和平板的主流選擇。

TFT 液晶屏通信協議常見問題

　　Q1：TFT 液晶屏一定用 SPI 協議嗎？

　　TFT工業液晶屏沒有單一的“通信協議”，而是根據應用場景分為不同接口：  小屏：SPI/I²C。  中屏：8080 并口、RGB TTL。  大屏：LVDS、eDP、MIPI DSI。 在工業和車載場景中，LVDS 和 RGB TTL 仍是主流；而在消費電子產品中，MIPI DSI 與 eDP 已逐漸占據主要地位。
