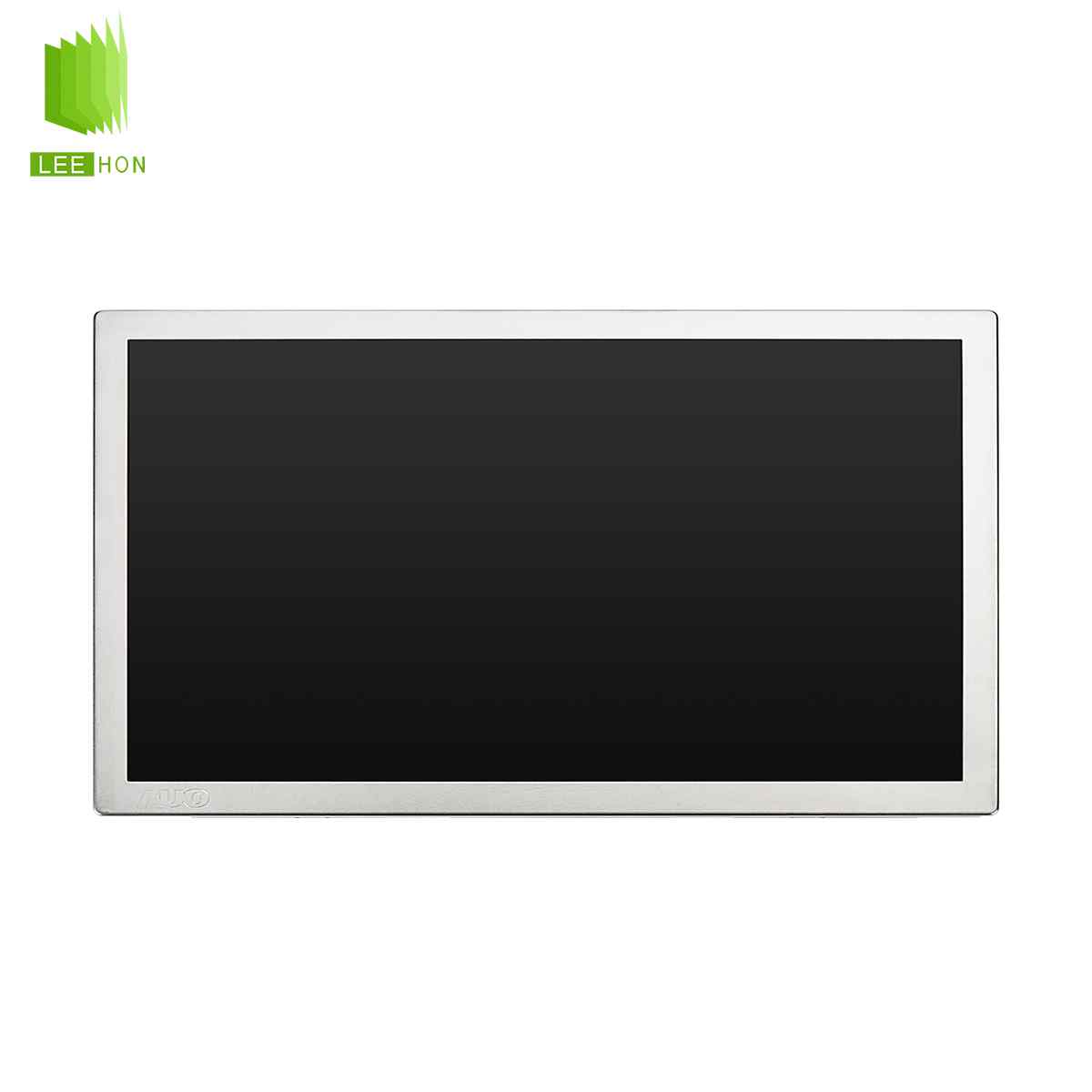

AUO友達13.3寸TFT工業液晶屏G133ZAN01.1液晶模組4K全視角

在13.3英寸高分辨率顯示模組中，友達AUOG133ZAN01.1以UHD3840×2160的4K分辨率和332PPI的像素密度脫穎而出。它采用LTPSTFT-LCD工藝，具備450cd/m²亮度、1200:1對比度和100%sRGB色域覆蓋，是一款高精度的工業液晶屏。該產品尤其適合需要高分辨率與色彩還原的應用，如醫療影像、工業檢測和高端商用設備。

一、G133ZAN01.1液晶屏參數逐項解析

1.分辨率與像素密度

3840×2160，332PPI。

行業內：13.3英寸液晶屏常見分辨率有1920×1080（FHD）、2560×1440（QHD）、3840×2160（UHD）。

應用意義：332PPI達到接近視網膜級別，滿足醫療圖像細節與工業檢測高精度需求。

2.亮度

規格：450cd/m²。

行業內：工業液晶屏普遍300–500cd/m²，車載/戶外屏≥700cd/m²。

應用意義：適合室內和半戶外環境，但極強光條件下稍顯不足。

3.對比度

1200:1，屬于高水準。

行業內：IPS/ADS工藝800–1200:1，TN工藝僅400–700:1。

應用意義：可清晰區分圖像層次，利于醫療影像和工程設計。

4.可視角度

85/85/85/85，全視角。

行業內：全視角≥80°已屬頂尖，TN工藝無法比擬。

應用意義：多用戶同時查看無偏色，適合醫療閱片和多方討論。

5.光學模式與表面處理

AHVA工藝，常黑顯示；鏡面表面，硬涂層1H，反射率5%。

應用意義：高對比度表現突出，但鏡面表面在強光下反射感明顯。

6.色彩表現

1.07B色，100%sRGB。

行業內：工業屏多為262K–16.7M，色域45–72%NTSC；該屏屬于高端色彩標準。

應用意義：適合醫療影像、工業檢測及多媒體創作，對色彩精準度要求高的場景尤為突出。

7.響應時間

30ms。

行業內：工業液晶屏普遍20–30ms。

應用意義：足以滿足靜態數據與影像需求，但對高速視頻稍顯不足。

8.背光與壽命

WLED，30K小時。

行業內：15K–50K小時常見。

應用意義：滿足長期運行需求，適合中長期工業與醫療應用。

9.接口與電壓

eDP1.4a，4Lanes，40pins，3.3V。

行業內：LVDS正逐漸被eDP/MIPI替代。

應用意義：帶寬充足，支持4K輸出，適合新一代工控和醫療終端。

10.工作溫度

0~50℃工作，-20~60℃存儲。

行業內：普通工業屏常為-20~70℃，車規級可達-30~85℃。

應用意義：適合室內及部分受控環境，但不適合極端溫差場景。

二、G133ZAN01.1液晶模組技術優勢

1.光學表現：UHD分辨率、100%sRGB覆蓋，保證了高精度和真實色彩還原。

2.工藝優勢：LTPSTFT-LCD，具備更高電子遷移率，功耗更低，像素驅動性能更強。

3.接口前瞻：eDP1.4a，支持高帶寬4K傳輸，兼容新一代工控主板。

4.成本平衡：相比OLED，LTPSTFT-LCD成本更可控，壽命更長。

5.可靠性：30K小時壽命，保證中長期使用，降低維護成本。

三、G133ZAN01.1液晶屏應用場景

1.工業領域

半導體檢測設備

精密測量儀表

CAD/CAM工業設計工作站

2.醫療領域

醫學影像閱片（CT、MRI）

手術輔助顯示終端

檢測/監護終端

3.車載與交通

高端車載娛樂與副屏

智能駕駛座艙多屏系統

4.教育與商用

高端會議系統

教學用高分辨率終端

公共信息展示

四、售后服務

壽命與成本：30K小時壽命，長時間運行減少更換頻率。

接口支持：eDP1.4a減少布線復雜度，降低維護難度。

能耗平衡：LTPS工藝降低功耗，相較傳統a-SiTFT液晶屏更節能。

運維成本：鏡面表面易產生反射，需外加防眩光玻璃提升用戶體驗。

五、風險與限制

亮度不足戶外使用：450cd/m²在直射陽光下不夠理想。

工作溫度偏窄：不適合嚴苛戶外工業環境。

響應時間稍慢：對于高幀率視頻或VR/AR場景有局限。

鏡面表面反射：在光源復雜環境中影響可視性。

六、兼容性

接口趨勢：eDP是主流，未來向eDP1.5/MIPIDSI過渡。

工藝趨勢：LTPS將長期占據高分辨率液晶屏市場，Micro-LED與OLED作為潛在替代方案。

色彩與亮度：HDR、高亮、廣色域是未來發展重點。

七、選型建議

醫療與工業高精度應用：首選G133ZAN01.1，分辨率與色彩優勢明顯。

教育與商用高端終端：適合會議系統和展示屏，保證清晰細節。

車載高端座艙：適合副屏和娛樂屏，不適合中控主屏（亮度受限）。

戶外與嚴苛環境：不推薦，應選高亮寬溫型號。

八、友達13.3英寸液晶屏參數對比

參數項	AUOG133ZAN01.1(UHD4K)	AUOG133HAN01.0(FHD)
面板尺寸	13.3英寸	13.3英寸
面板工藝	LTPSTFT-LCD	a-SiTFT-LCD
分辨率	3840×2160(UHD)	1920×1080(FHD)
像素密度	332PPI	166PPI
顯示區域	293.76×165.24mm	293.76×165.24mm
亮度	450cd/m²(Typ.)	300cd/m²(Typ.)
對比度	1200:1	800:1
可視角度	85/85/85/85，全視角	85/85/85/85，全視角
響應時間	30ms	25ms
色彩表現	1.07B色，100%sRGB	16.7M色，72%NTSC
背光壽命	30K小時，含LED驅動	30K小時，含LED驅動
接口	eDP1.4a，4Lanes，40pins	eDP1.2，2Lanes，30pins
電壓供應	3.3V	3.3V
表面處理	鏡面，硬涂層1H，反射率5%	霧面，硬涂層3H
工作溫度	0~50℃	0~50℃
存儲溫度	-20~60℃	-20~60℃
重量	190g(Max.)	200g(Max.)
應用定位	高端醫療、工業檢測、商用高精度終端	常規工業、教育、商用設備
