12864顯示原理以及其使用方法

液晶簡介:
液晶它是一種在一定的溫度范圍內呈現既不同于固態液態又不同于氣態的一種特殊物質態，它既具有各向異性的晶體所特有的雙折射性，又具有著液體的流動性液晶顯示器件(英文的簡寫名是LCD)，就是利用了液晶態物質的液晶分子排列狀態在電場之中改變而調制外界光的被動型顯示器件。

點陣式的圖形液晶顯示屏是 LCD 之中的一種能夠動態顯示出圖形漢字，以及各種符號信息的產品，它為各種電子產品提供了很友好的人機界面，點陣圖形液晶屏的主要特點(這些特點其實也就是LCD 的特點)：微功耗、工作電壓低、可視面積大、體積小、無電磁輻射、數字接口、壽命長等等特點。

12864的LCD是一種圖形點陣液晶屏,它主要是由行驅動器/列驅動器以及128×64 的全點陣液晶顯示器所組成?？梢酝瓿蓤D形的顯示，也可以顯示出8×4 個(16×16 點陣)漢字或者顯示16×4個(8×16 點陣)的ASCII碼。一般分為兩種，帶字庫的以及不帶字庫的。不帶字庫的LCD則需要自己提供字庫字模，此時就可以根據自己個人的喜好去設置各種字體的顯示風格，設計上比較靈活。帶字庫的LCD則提供字庫字模，但是只能夠顯示出GB2312的宋體。各有其優缺點，可以根據不同的應用場景靈活選擇。其液晶模塊的原理圖如下圖所示。

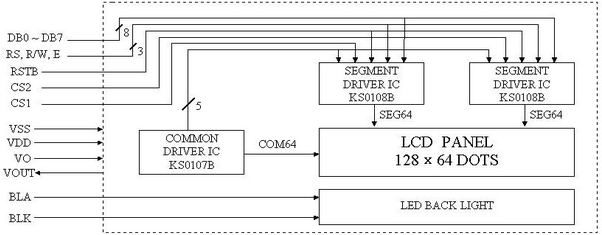

                                 12864LCD的點陣圖形液晶模塊的原理框圖
