LVDS接口到屏幕之間的線長40cm,會不會影響到差分信號質量？

40cm長嗎？會不會影響LVDS差分質量？40cm對LVDS來說“通常不算長”，但已經“足夠長到必須按傳輸線去設計”。這句話看似矛盾，其實是工控現場最真實的經驗：

如果你用的是典型工控分辨率（例如800×480、1024×768、1280×800@60Hz一類）、線束是阻抗可控的雙絞線、連接器與板端過渡做得規范、端接正確，40cm大概率穩定工作。

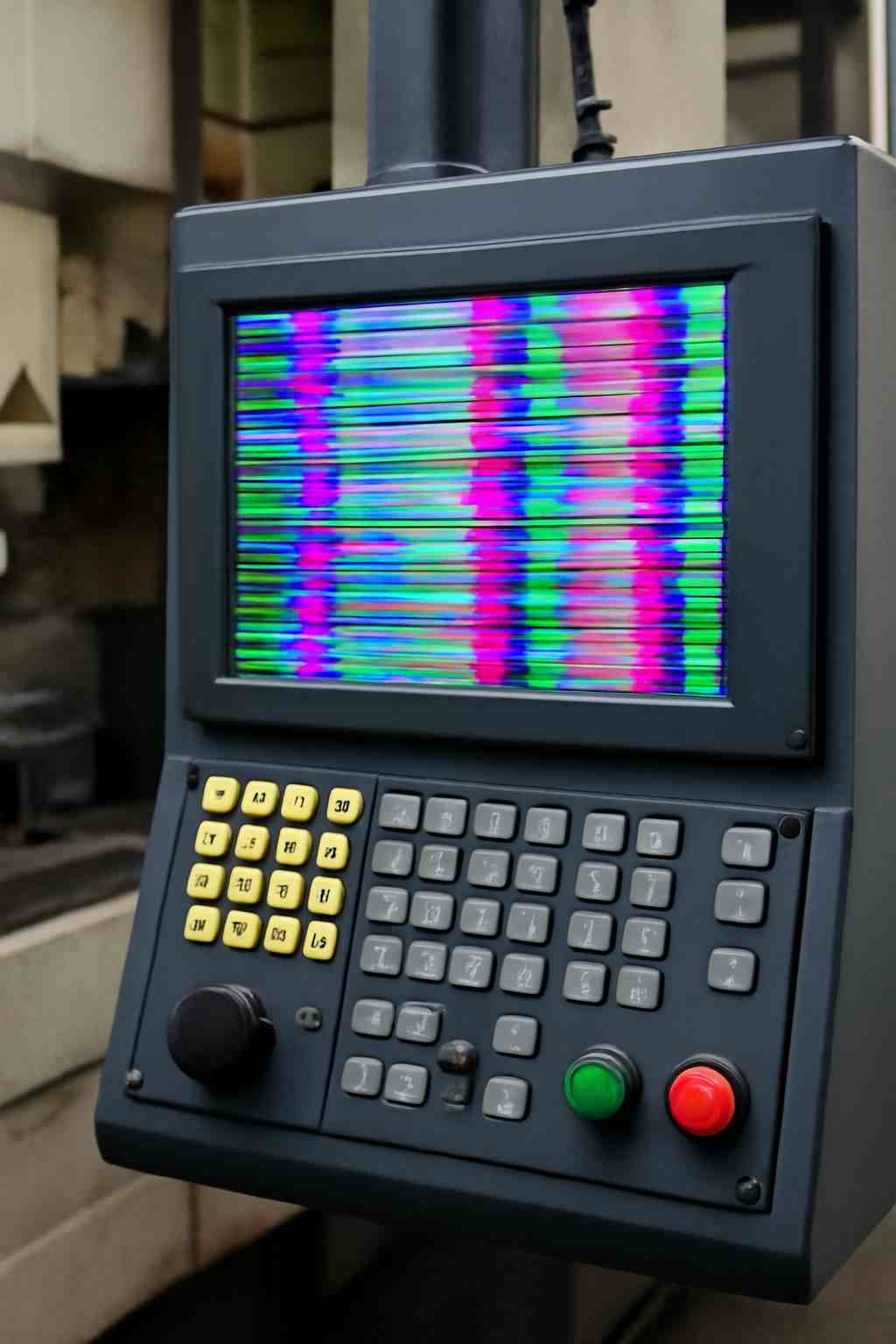

但如果你把40cm當作“隨便飛線也行”，或者鏈路里疊加了不連續的連接器/轉接板/長stub（支路）/差分阻抗跑偏/對間偏斜，那么40cm會把這些問題顯著放大，表現為花屏、閃爍、偶發黑屏、只在某些工況（電機啟停、變頻器工作、強靜電環境）觸發。

真正決定“會不會影響”的不是“長度本身”，而是：鏈路裕量。LVDS在工程上更怕的是反射、偏斜、共模注入與抖動，而不是單純的“衰減”。

為什么40cm必須當傳輸線:從量級上建立直覺

很多人以為“40cm還不就是一根線”，但對高速差分來說，判斷標準是：信號上升沿時間與傳播延遲的相對關系。

1·在常見線材中，電信號傳播速度大約是光速的0.6～0.7倍量級（工程上常用15～20cm/ns的直覺）。

2·40cm單程延遲大約2～3ns量級。

3·LVDS發射端的上升沿往往也是ns級甚至更快。

當“線的傳播延遲”接近“上升沿時間”的同一數量級時，反射就不再是理論問題：每一個阻抗臺階（連接器、焊盤、過孔、轉接板、線對扭絞變化、線對分離）都會在接收端疊加成邊沿畸變，最終表現為眼圖收縮或采樣裕量下降。

所以在40cm這個長度上，你必須默認它是“傳輸線鏈路”，并按以下邏輯設計：

1·差分阻抗目標100Ω（線纜、連接器、PCB過渡要一致）；

2·端接要明確（多數面板/接收端內部已端接，但必須確認）；

3·長度匹配要講“有效”：對內匹配優先于對間匹配，且避免長stub。

LVDS鏈路在工控屏里到底傳什么：為什么“速率”決定風險敏感度

工控LCD的LVDS通常由1對時鐘+若干對數據組成（單通道常見4對：1clk+3data，雙通道更多）。風險敏感度與兩個因素高度相關：

1.像素時鐘/刷新率越高→每對的比特率越高→采樣窗口越窄→對抖動/偏斜更敏感

2.對數越多、連接器越復雜→端接與過渡一致性越難保證→反射與串?dāng)_概率上升

因此“40cm到底行不行”，最佳問法應是：在我的分辨率/刷新率/通道數/線束結構下，接收端還有多少采樣裕量？

你以為是“線太長”，其實是“線沒按差分規則做”

在現場，導致40cm出問題的常見原因通常不是長度，而是下面幾類細節：

1·線對不是100Ω：臨時用普通排線/散線代替雙絞，阻抗與耦合不可控；

2·對間偏斜：某一對繞線更長、走線繞遠、線束分叉，導致對間到達時間差；

3·連接器pin分配不合理：差分對被拆開、旁邊沒有足夠地針做回流/屏蔽；

4·板端過渡形成長stub：差分線從連接器到芯片/到端接電阻繞了一段，或出現T型支路；

5·共模噪聲注入：線束屏蔽端接不當、回流路徑斷裂、靠近強噪聲線纜（電機/變頻/高壓開關）；

6·供電抖動映射到抖動：發射端供電去耦不足，邊沿抖動增大，眼圖閉合。

換句話說：40cm是“把問題暴露出來”的長度，而不是“問題的根因”。

40cm鏈路的“風險快速判定”

條件維度	低風險（40cm通常穩）	中風險（需驗證/優化）	高風險（容易花屏/閃屏）
分辨率/刷新率（對應比特率直覺）	低/中分辨率、60Hz常規	高分辨率或高刷新	高分辨率+高刷新且裕量未知
線材	100Ω雙絞線、對絞一致	雙絞但工藝不穩定/轉接多	普通排線/散線/對絞被破壞
連接器/轉接	1次連接、過渡短	2次連接或有小轉接板	多次轉接、長stub、pin拆對
端接	接收端就近端接明確	端接不確定/位置偏遠	端接缺失或形成支路反射
EMI環境	遠離強噪聲線束	與噪聲線束并行一段	靠近變頻/電機/高壓開關區
現象	長期穩定	偶發閃爍/花點	明顯花屏/黑屏/只在工況觸發

用法：只要“高風險”列命中兩項以上，40cm就不應該憑經驗放行，必須進入測量驗證（眼圖/抖動或至少做可復現實驗）。

40cm影響LVDS質量的本質：不是“衰減”，而是“采樣裕量被四類機制吃掉”

在40cm這種長度上，LVDS差分鏈路的主要風險通常不是線纜把幅度“衰減沒了”，而是讓接收端的采樣窗口（eyeopening）被逐步擠壓。對工控屏來說，最常見的四個“裕量殺手”是：

1.阻抗失配→反射→邊沿畸變

2.偏斜（Skew）→數據/時鐘相對位移→采樣點漂移

3.串?dāng)_/共模注入→差分被污染或接收器共模范圍被推到邊界

4.抖動（Jitter）→眼寬收縮→誤碼概率上升

40cm會把“每個過渡點的缺陷”疊加到可見程度：你可以把它理解為“把工程細節放大鏡”。

阻抗失配與反射——40cm最常見的第一殺手

LVDS的差分阻抗目標通常按100Ω來做系統設計。鏈路里任何一個“阻抗臺階”都會引起反射，反射疊加到主信號上會造成：過沖、振鈴、邊沿變形、零交叉點漂移（等效抖動上升）。

40cm鏈路里最常見的阻抗臺階（按發生頻率排序）：

連接器過渡：特別是把差分對拆開、或?qū)ε赃厸]有足夠地針/回流路徑時；

轉接板/子板：從主板到轉接板再到屏，等于多一次不連續；

線束工藝：雙絞對被拉直一段、分叉太長、對間間距變化；

PCB走線stub：連接器到芯片（或到端接電阻）之間走了長距離、或者出現T型分支。

工程要點

1·端接要“就近”：接收端附近端接比在發射端更能壓住反射（但前提是你要確認面板側是否已內置端接）。

2·stub要“短到可以忽略”：差分鏈路最怕支路，40cm下支路反射更容易被放大成肉眼可見的花屏/閃爍。

偏斜——“雙絞線也會翻車”的根因

偏斜分兩類：

對內偏斜（Intra-pairskew）：同一對的P/N線長不一致，差分變“半差分”，共模上升、抗擾變差。

對間偏斜（Inter-pairskew）：不同數據對/時鐘對之間到達時間差過大，導致采樣窗口被擠壓（尤其是時鐘對相對數據對漂移）。

在40cm上，如果你用的是合格雙絞線并保持對絞，對內偏斜通常不嚴重；真正容易踩坑的是對間偏斜——比如：

線束中某幾對繞了更遠的路徑；

線束在中途分叉，導致不同對的有效電長度差異增大；

連接器pin排布導致某些對需要額外“繞線”才能到位。

直覺判斷：當你遇到“低溫/高溫、開關門、設備震動時更容易花屏”，偏斜與接觸微動疊加的概率很高——它不是“永遠壞”，而是“裕量被吃完就壞”。

串?dāng)_與共模注入——差分不是免疫，只是更友好

差分對的優勢是對外界噪聲有更好的抵消能力，但前提是：

P/N兩根線受擾動要盡量“相同”（對稱性）；

回流路徑要連續，屏蔽端接要合理；

線束不要與強噪聲線束長距離并行、不要跨分區造成大地電位差。

在車間/工控柜場景，40cm的線束如果和電機線、變頻器輸出線、繼電器線束并行一段，很容易把噪聲以共模形式注入LVDS接收端。共模噪聲一旦超出接收器允許范圍，就會出現誤碼，即使差分幅度還“看起來正常”。

工程上最易忽視的一點：雙絞線本身不等于“屏蔽”。當環境噪聲強時，屏蔽雙絞（STP）+正確的屏蔽層端接往往比“換更貴的面板”更立竿見影。

抖動（Jitter）——很多“偶發花屏”的真正原因在電源與時鐘

你看到的花屏/閃爍，往往是“誤碼的視覺化”。誤碼的上游原因很多時候不是線纜本身，而是：

發射端供電去耦不足→輸出邊沿抖動增加；

像素時鐘源抖動大→時鐘對漂移、采樣點抖動；

地彈/回流不當→等效閾值漂移（對差分接收同樣致命）。

因此工程上判斷“40cm會不會影響”，不能只盯線束，還要把電源完整性（PI）與時鐘質量納入同一張風險表。

深度對比表：40cm場景下常見線材/互連方案的“真實代價”

目標：不是選“最貴”，而是選“在你數據率與EMI條件下最穩、最一致”的方案。



方案	差分阻抗可控性	串?dāng)_/抗噪	裝配一致性	成本/供應鏈	40cm適用結論
UTP雙絞線（無屏蔽）	中（取決于線材規格與工藝）	中（環境噪聲強時吃虧）	中	低/易得	低/中數據率、干擾可控時通常夠用
STP屏蔽雙絞線	中-高	高（對共模更友好）	中（端接工藝要規范）	中	干擾較強、并行走線不可避免時優先
微同軸	高（一致性最好）	高	高	高/交期不確定	高數據率或嚴苛EMI場景的“保險方案”
普通排線/散線	低	低	低	低	40cm高風險：最常見花屏來源之一
多次轉接（主板→轉接板→屏）	取決于每級設計	易疊加反射/偏斜	低-中	中	40cm下風險顯著上升，除非每級過渡嚴格控阻抗與stub

不換主板也能明顯提升穩定性

當40cm出現問題時，整改應按“收益/成本比”排序，通常建議：

1.先修stub與端接：確認接收端端接是否存在/位置是否合理；避免任何T型支路；連接器到芯片的差分走線盡量短且連續參考面。

2.再修線材與工藝：把“偽雙絞”換成真實100Ω雙絞；分叉段盡量短；必要時從UTP升級到STP。

3.再修連接器pin分配與回流：差分對必須成對相鄰、旁邊布足地針，避免把對拆散。

4.最后看EMI與電源：線束遠離強噪聲線；強化發射端供電去耦與時鐘質量；必要時加共模抑制（注意：CMC更像“治共模”，不是治反射）。

40cmLVDS互連的“工程目標”與最小閉環

把目標寫得工程化，你的設計與驗證就不會跑偏。對40cmLVDS雙絞線鏈路，建議你在評審里明確三件事：

1.互連目標：差分阻抗100Ω體系閉環（板端→連接器→線纜→連接器→面板/接收端）

2.結構目標：線束工藝一致（對絞不被破壞、分叉段可控、應力釋放與固定點明確）

3.驗證目標：在“最差工況”下仍無可見異常（花屏/閃爍/黑屏），并能用可測量證據（眼圖/波形/復現概率）證明裕量

4.2線束層面：40cm雙絞線怎么做才“穩”

線材選擇優先級（按最小改動的收益排序）

基礎可用：規格明確的100Ω雙絞線（UTP），適合干擾不強、線束走向可控的工控箱體內。

優先推薦：屏蔽雙絞線（STP），尤其當線束不可避免要與電源線/電機線并行，或穿越噪聲密集區。

高保險：微同軸（micro-coax），適用于數據率更高、連接器更挑剔、項目希望一次性壓低風險的場景。

40cm的關鍵不是“用不用雙絞”，而是“對絞是否在連接器前被拉直一段”。很多問題就出在連接器前那幾厘米。

雙絞線的三條硬規則

1.對絞保持到盡量靠近端子：分叉/散開段越短越好（這是控制阻抗與串?dāng)_最有效的動作之一）。

2.差分對不要拆對走線：P/N必須同走向、同環境；不要讓P繞開結構件而N直走。

3.線束固定與應力釋放：40cm在振動環境下很容易形成“微動”，連接器接觸電阻瞬態變化會讓眼圖裕量瞬間被吃掉。線束要有固定點，連接器前留緩沖彎，避免拉力直接作用在焊點/端子上。



連接器與轉接：40cm問題一半死在“過渡”上

你可以把連接器/轉接板理解成“阻抗臺階制造機”。40cm鏈路中，一旦臺階多，就會反射疊加。

連接器pin分配建議（通用原則）

差分對相鄰成對放置，避免把P/N拆開；

每對旁邊最好配地針（或至少保證參考回流連續），減少共模與串?dāng)_；

多對并行時，盡量讓相鄰對之間有隔離（地或空位），避免對間耦合；

避免“從連接器出來先繞一大圈再回到差分主干”的走線方式。

轉接板（小板）是高風險點：能省則省

如果你現在的結構是“主板→線束→轉接板→FPC→屏”，建議你優先評估能否減少一次過渡。因為每多一級，你就要額外解決：

過孔/焊盤/走線的阻抗控制

stub的形成（尤其是轉接板上未用焊盤形成支路）

端接位置與參考平面連續性



PCB端“落地動作”：把最容易踩坑的點列成清單

差分走線與參考面

差分走線必須有連續參考平面，不跨分割、不跨縫；

控制過孔數量，過孔會引入不連續與反射；

從連接器到芯片/端接電阻的距離要短，避免形成“板上長stub”。

端接位置：確認“誰在端接”

很多面板/接收端內部已經有100Ω端接，但也有方案需要外置端接。你必須通過規格書/原理圖確認，否則容易出現兩類典型錯誤：

未端接：反射嚴重，邊沿振鈴明顯，偶發花屏；

重復端接/端接位置不當：等效負載變化，幅度下降或邊沿變鈍，裕量變差。

長度匹配：哪些必須做，哪些是過度優化

對內匹配（P/N）優先級最高（保證差分對稱）；

對間匹配要看系統容忍度：并不是“越嚴越好”，真正的目標是“不要出現離譜的對間差異”，尤其是時鐘對相對數據對的差異要受控；

線束側更要關注“實際電長度”而不是PCB上的幾毫米差距（很多項目在板上摳長度，卻在線束分叉處丟掉了全部收益）。

4.5現場驗證與故障排查流程（能執行的版本）

目標：把“會不會影響”變成“可復現、可定位、可驗證”。

三步驗證法

1.做最差工況復現：讓系統處于最大像素時鐘/最高負載/最強干擾組合（電機啟停、繼電器動作、背光最大亮度）。記錄花屏/閃爍概率。

2.替換法隔離變量：

先換線材（UTP→STP）或改變走線遠離噪聲源，看概率變化；

再減少過渡（臨時直連繞過轉接板），看概率變化；

再調整端接（確認端接是否缺失/重復），看波形與現象變化。

3.看“現象-工況關聯”：只在某工況觸發，多數是共模/瞬態耦合；長期必現，多數是端接/反射或嚴重偏斜。

常見問題

1：40cm能不能直接量產放行？有沒有一個“放行條件清單”？

可以，但建議至少滿足以下放行條件（命中越多越穩）：

1.線材明確為100Ω雙絞線，對絞保持到接近端子，分叉段極短；

2.鏈路過渡次數少：盡量避免“主板→轉接板→屏”的多級過渡；

3.端接已確認且位置合理：明確接收端是否內置端接，避免缺失或重復；

4.無長stub：連接器到差分主干/到端接之間的支路盡量為零；

5.走線遠離強干擾源：不與電機線、變頻器輸出線、繼電器線束長距離并行；

6.最差工況驗證通過：最大分辨率/刷新率、背光最大、電機啟停/繼電器動作下無花屏/閃爍。

滿足以上條件，40cm在工控里通常具備較高的量產把握。

2：什么時候必須從UTP升級到STP或微同軸？

經驗上觸發升級的典型信號有三類：

工況相關的偶發異常：只在電機啟停、繼電器動作、強靜電環境或某些負載切換時花屏/閃屏→更像共模/耦合問題，STP常是性價比最高的升級。

鏈路過渡不可避免：多連接器、多轉接板、結構限制導致對絞被破壞→風險疊加，升級線材（甚至微同軸）能顯著提升一致性。

數據率更高/裕量更薄：高分辨率或更高刷新導致采樣窗口變窄→對互連質量更敏感，微同軸屬于“買裕量”。

升級的不是“長度”，而是“裕量與一致性”。

3：我怎么判斷端接是否正確？沒差分探頭也能做什么？

沒有差分探頭時也能做“工程化判斷”：

1.查規格與原理圖：最可靠——確認面板/接收端是否內置100Ω端接。

2.用現象做歸因：

恒定花屏、上電就異常、對線材/走向不敏感→端接/走線stub/定義錯誤的概率更高；

只在強干擾工況觸發、換STP/改變走向明顯改善→共模/耦合概率更高。

3.替換/繞過法：臨時繞過轉接板、縮短連接器到板端的過渡、改變端接方案（在確認安全前提下）——看故障概率是否顯著變化，用概率變化鎖定方向。

如果你有示波器+差分探頭，那就更直接：看連接器前后波形、觀察振鈴/過沖與邊沿抖動趨勢，最快定位“反射”還是“噪聲注入”。
