工控項目中LCD液晶屏接口選LVDS、eDP、MIPI還是HDMI？

在工控項目中，LCD液晶屏的選擇不僅僅涉及屏幕的尺寸、分辨率、亮度等基礎參數，最關鍵的選擇之一是液晶屏的接口類型。液晶屏接口類型直接影響屏幕的驅動方式、信號傳輸質量、系統帶寬需求、成本預算及項目的可擴展性。常見的接口包括：LVDS、eDP、MIPI和HDMI，這些接口在不同的工控場景中有不同的應用特點和優勢。

因此，如何在這些接口中做出選擇，成為工控項目中屏幕選型的關鍵因素。

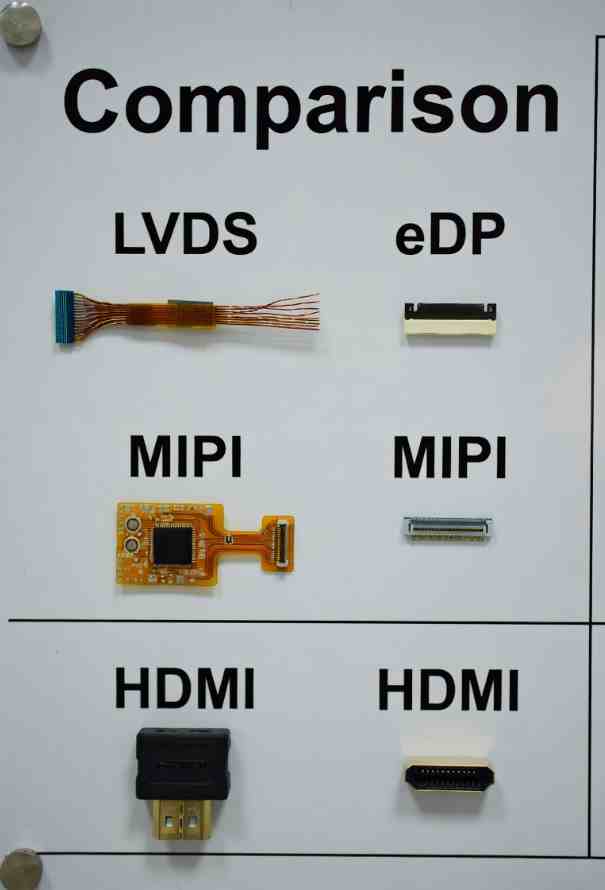

一、液晶屏接口類型概述

1.LVDS

LVDS是目前工業LCD中最常見的接口之一，廣泛應用于工業設備、醫療設備、顯示器、監控設備等。

接口特性：LVDS接口采用差分信號傳輸，具有較高的抗干擾能力，適合長距離傳輸。它通過較低的電壓進行數據傳輸，從而減少了信號的干擾和功耗。

傳輸速率：LVDS一般用于中低分辨率、標準尺寸的液晶屏，如1920×1080和以下的分辨率。

應用場景：傳統工業設備、工業監控、車載顯示、觸控屏等。

2.eDP

eDP是基于DisplayPort技術的一種低功耗、高帶寬接口，專為筆記本、平板電腦及高端工控設備設計。

接口特性：eDP提供更高的數據傳輸速率和更高的分辨率，適用于高分辨率、大尺寸液晶屏，能夠支持更高的刷新率。eDP支持更高的色彩深度和更精細的顯示效果，適合要求高畫質的設備。

傳輸速率：eDP接口的傳輸速率非常高，支持4K或更高分辨率的液晶模組。

應用場景：高端工業設備、醫療設備、高清監控系統、顯示終端等。

3.MIPI

MIPI是移動行業處理器接口的標準，廣泛應用于手機、平板和移動設備中。MIPIDSI（DisplaySerialInterface）用于連接顯示屏和移動設備的處理器。

接口特性：MIPI接口設計用于高速、低功耗的顯示設備，它能夠?qū)崿F(xiàn)較高的數據傳輸速率和較低的功耗，適合對功耗和性能要求極高的場合。

傳輸速率：MIPI接口能夠支持高分辨率（如1080p、4K）并提供高刷新率，常見于移動設備和便攜設備。

應用場景：移動設備、穿戴設備、工業智能手持設備、消費電子產品等。

4.HDMI

HDMI是一種常見的消費類接口，廣泛用于電視、投影儀、視頻監控等場合。

接口特性：HDMI接口支持視頻和音頻的同時傳輸，兼容性好，易于連接。它通常用于高分辨率和多媒體應用，能夠提供良好的圖像質量和音頻效果。

傳輸速率：HDMI支持從720p到4K的高清顯示，適合需要多媒體傳輸?shù)膽?yīng)用。

應用場景：多媒體顯示、高清監控、大型顯示屏、會議室和影院顯示設備等。

二、液晶屏接口的選擇要點

選擇適合的液晶屏接口，不僅僅是為了實現顯示功能，更關乎系統穩定性、成本控制、設備集成度等多個方面。以下是選擇液晶屏接口時需要考慮的幾個關鍵要素：

1.分辨率與帶寬需求

不同的接口具有不同的帶寬能力，直接影響液晶屏的分辨率和刷新率。為了滿足高分辨率、快速刷新需求，通常要求接口具備較高的傳輸速率。

LVDS：適用于中低分辨率的應用，支持的分辨率通常為1920×1080或以下。

eDP：能夠支持高分辨率、高刷新率，適用于需要高質量顯示的設備，支持4K、8K顯示。

MIPI：支持高分辨率顯示，廣泛應用于手機、平板等設備，支持高刷新率和高色彩深度，適合高精度顯示。

HDMI：適用于大尺寸顯示設備，支持高清視頻輸出，適合多媒體顯示場合。

2.功耗要求

對于需要長時間運行的設備，如工控設備、醫療設備等，功耗是一個至關重要的考慮因素。MIPI和eDP在功耗方面表現出色，特別適合對功耗有嚴格要求的設備。相比之下，LVDS和HDMI的功耗相對較高，但它們的兼容性更強。

LVDS：功耗較低，適合一般工業設備。

eDP：具有較低的功耗，適合高端設備。

MIPI：低功耗，高速傳輸，適用于移動設備和便攜設備。

HDMI：功耗相對較高，但能提供高帶寬和多功能。

3.接口帶寬與數據傳輸速率

LVDS：支持較低帶寬，適用于1080p以下的標準顯示需求。

eDP：提供更高的帶寬，適用于4K、8K分辨率的顯示需求。

MIPI：支持高帶寬，適合高分辨率、快速刷新應用。

HDMI：支持較高的帶寬，能夠傳輸高清視頻和音頻，適合多媒體顯示。

4.成本與兼容性

不同的接口類型具有不同的成本，LVDS和HDMI接口的成本相對較低，適用于大多數工業和消費類產品。而eDP和MIPI接口的成本較高，主要用于對顯示效果有較高要求的產品。

LVDS：成本較低，適合大多數工業設備，尤其是顯示不需要超高分辨率的場合。

eDP：適用于高分辨率要求的設備，但成本相對較高。

MIPI：廣泛應用于移動設備，但需要特定的驅動支持，成本較高。

HDMI：廣泛應用于電視、顯示器、會議室等，成本相對較低，兼容性強。

三、LVDS、eDP、MIPI和HDMI在工控項目中的選擇與應用

1.LVDS接口：穩定性和兼容性的理想選擇

LVDS接口通常適用于：

中低分辨率顯示：如1920×1080或更低分辨率，常用于簡單工業設備和儀器顯示。

兼容性要求高：LVDS的接口兼容性廣，適合多種驅動板和顯示終端，廣泛用于傳統的工控設備。

長期穩定運行：LVDS接口具有低功耗和較強的抗干擾能力，能夠在噪聲較大的環境下穩定工作。

因此，如果項目中的顯示設備不需要非常高的分辨率，且對顯示質量要求較為基礎，LVDS是一個理想的選擇。

2.eDP接口：適用于高分辨率和高刷新率需求的設備

eDP接口適用于以下情況：

高分辨率顯示：如4K、8K分辨率顯示，適合高清監控設備、大型工業監控屏。

高性能顯示需求：eDP可以提供高色彩深度（支持10-bit）和高動態范圍，適合醫療顯示、精密工業控制等場合。

高帶寬需求：適用于顯示高質量圖形和視頻的設備，如工業設計、視覺檢測、視頻監控等。

因此，如果您的項目需要較高的分辨率和畫質，eDP是更優的選擇。

3.MIPI接口：適用于高性能便攜設備和嵌入式系統

MIPI接口常見于：

移動設備和便攜設備：如智能手持設備、便攜式醫療設備、工業平板等，MIPI接口能夠提供更低的功耗和高帶寬，適合這些設備的顯示需求。

高頻刷新與高清顯示：MIPI接口適合高清顯示且能夠支持更高刷新率，常用于需要快速反應的設備，如實時監控、自動化控制等。

如果您的項目中包含移動設備或嵌入式設備，MIPI接口將是最好的選擇。

4.HDMI接口：適用于多媒體顯示和連接需求

HDMI接口常見于：

顯示終端：如會議室顯示屏、數字標牌、廣告機等，HDMI接口可以輕松與多種設備連接，并支持高清視頻和音頻的同步傳輸。

高清顯示需求：如果您的項目需要高清視頻輸出，且設備需要連接多種來源，HDMI是理想的選擇。

如果您的工控項目涉及到多媒體顯示、互動終端等應用，HDMI是非常合適的接口。

四、如何選擇合適的接口？

1.根據顯示分辨率與圖像質量要求

低分辨率（720p、1080p）：選擇LVDS。適用于普通工業應用，成本低，穩定性高。

高分辨率（4K及以上）：選擇eDP。適合需要精細顯示和高質量圖像的工業設備、醫療監控等。

移動設備和嵌入式設備：選擇MIPI。低功耗，適用于高性能、高清顯示的便攜設備。

多媒體顯示：選擇HDMI。適合顯示終端，支持高清視頻和音頻同步。

2.根據成本控制與性能權衡

成本優先：如果項目預算有限，且對顯示質量要求不高，可以選擇LVDS接口，成本低，兼容性好。

高性能需求：對于需要更高色彩準確性、分辨率、刷新率的應用，eDP或MIPI是更好的選擇。

五、如何在LVDS、eDP、MIPI和HDMI之間做出選擇？

在工控項目中，液晶屏接口的選擇不僅關乎顯示效果和系統性能，還直接影響系統的穩定性、帶寬、成本以及后期維護的便捷性。

LVDS：適合中低分辨率、對顯示質量要求不高的工業應用，且具備良好的兼容性和抗干擾能力。

eDP：適用于需要高分辨率和高顯示質量的應用，如高清監控、醫療設備、工業設計等。

MIPI：適合于需要低功耗、高刷新率的移動設備和嵌入式系統，如智能手持設備、平板電腦等。

HDMI：適合于多媒體顯示設備，如會議室顯示屏、大型廣告機等。

根據項目的具體需求，綜合考慮分辨率、圖像質量、功耗要求、接口兼容性等因素，選擇最合適的接口類型，才能確保項目的順利實施和長期穩定運行。

六、常見問題

Q1：LVDS和eDP有什么區別？

LVDS是一種較為傳統的差分信號傳輸方式，通常用于中低分辨率的液晶屏；eDP提供更高的數據傳輸速率和分辨率，適合高質量顯示需求。eDP主要用于筆記本和高端顯示設備，而LVDS更常用于普通工業設備。

Q2：MIPI接口和HDMI接口能否互通？

MIPI和HDMI不兼容，因為它們使用不同的傳輸協議和電氣特性。MIPI通常用于移動設備和嵌入式系統，而HDMI用于高清視頻輸出設備。它們在設計時并沒有考慮互通性。

Q3：如何選擇合適的接口？

選擇接口時，要根據顯示分辨率、圖像質量要求、功耗限制、系統帶寬等因素來選擇。如果對顯示效果要求不高，LVDS是較好的選擇；如果需要高分辨率和高刷新率，eDP是更合適的選擇。

Q4：MIPI接口是否適用于所有類型的LCD屏？

MIPI接口適用于高分辨率和高速顯示應用，特別是移動設備和嵌入式設備。在其他類型的LCD屏中，LVDS和eDP更常見。

Q5：HDMI在工控領域的應用有哪些限制？

HDMI接口適用于多媒體顯示和連接需求，但在工控領域，一般要求接口具有更高的穩定性和抗干擾能力。HDMI通常用于顯示終端、數字標牌等場合，但對于高帶寬、實時性要求高的工業設備，可能不如LVDS或eDP穩定。

選擇液晶屏接口時，需要綜合考慮應用需求、性能、功耗和成本。不同接口的選擇會直接影響到項目的成功與否，通過正確的選型，可以有效提升顯示效果、降低維護成本并確保設備的長期穩定性。
